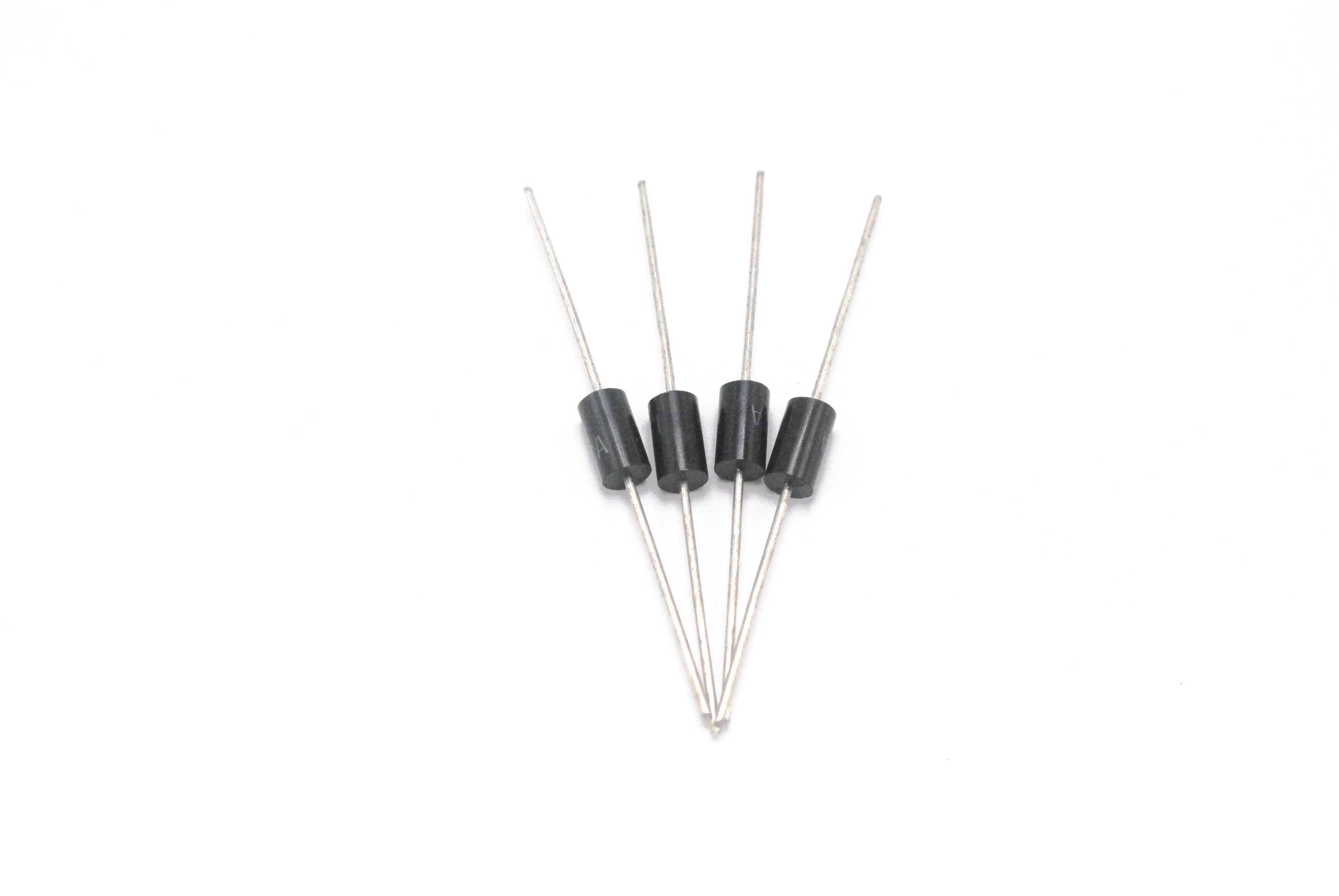

做電子產品電路設計的工程師們都知道瞬態抑制二極管是一種非常常用的浪涌抑制元件，它一般應用在二級電源和信號電路的保護。碩凱電子小編今天來跟大家仔細聊聊瞬態抑制二極管有什么作用，它的工作原理是什么？

瞬態抑制二極管的作用：

（1）將TVS二極管加在信號及電源線上，能防止微處理器或單片機因瞬間的肪沖，如靜電放電效應、交流電源之浪涌及開關電源的噪音所導致的失靈。

（2）靜電放電效應能釋放超過10000V、60A以上的脈沖，并能持續10ms；而一般的TTL器件，遇到超過30ms的10V脈沖時，便會導至損壞。利用TVS二極管，可有效吸收會造成器件損壞的脈沖，并能消除由總線之間開關所引起的干擾（Crosstalk）。

（3）將TVS二極管放置在信號線及接地間，能避免數據及控制總線受到不必要的噪音影響。

瞬態抑制二極管的工作原理：

器件并聯于電路中，當電路正常工作時，它處于截止?fàn)顟B(tài)（高阻態），不影響線路正常工作，當電路出現異常過壓并達到其擊穿電壓時，它迅速由高阻態變?yōu)榈妥钁B(tài)，給瞬間電流提供低阻抗導通路徑，同時把異常高壓鉗制在一個安全水平之內，從而保護被保護IC或線路；當異常過壓消失，其恢復至高阻態，電路正常工作。

瞬態抑制二極管選型：

①TVS管使用時，一般并聯在被保護電路上。為了限制流過TVS管的電流不超過管子允許通過的峰值電流IPP，應在線路上串聯限流元件，如電阻、自恢復保險絲、電感等。

②擊穿電壓VBR的選擇：TVS管的擊穿電壓應根據線路最高工作電壓UM按公式：VBRmin≥1.2 UM 或VRWM ≥1.1 UM 選擇。交流：UM=1.414Uac,如，對于220V的交流電，其UM=1.414*220=311（V）；直流：UM=Udc
